Линейная каретка drylin® T

По размерам нет отличий от типовых коммерческих линейных кареток с шарикоподшипниковыми направляющими с рециркуляцией шариков

Эксплуатационные качества

Линейная каретка drylin® T с автоматической регулировкой зазора

Срок службы увеличивается на 50% благодаря слайдеру iglidur J200
Прочная подшипниковая система
Регулируемый зазор каретки

Приобрести высокоэффективную линейную каретку

Типовая линейная каретка

Предварительная установка зазора подшипника

Ручная регулировка подшипника

С ручной системой фиксации (дополнительно)

Приобрести типовую линейную каретку

С автоматической регулировкой зазора

Автоматическая регулировка зазора

Различные установочные размеры

Простой монтаж

Приобрести линейную каретку с автоматикой

Причины для выбора рельсовых направляющих drylin® T?

Простая замена

Размеры идентичны шарикоподшипниковым направляющим с рециркуляцией шариков

Точный ход каретки

от 0.02 - 0.15 мм
опционально регулировка зазора:
Автоматическая регулировка
Ручная регулировка

Не требуют смазки и обслуживания

Поскольку смазка на требуется, это означает уменьшение объема обслуживания и снижение затрат для пользователя.

Скобы фиксации drylin® T для линейной рельсовой направляющей

Ручные фиксаторы для простоты регулировки с полимерным элементом фиксации или фиксатором с латунным основанием для различных монтажных размеров серии drylin® T.

Компактная или усиленная конструкция
Доступны типоразмеры 15 - 30 мм
Удерживающее усилие до 500Н

Приобрести элемент фиксации drylin® T

drylin® T элемент фиксации и ручной зажим для линейной рельсовой направляющей

drylin® T миниатюрная направляющая для установки в условиях дефицита свободного места

Линейные рельсы компактного дизайна в 4 установочных размерах

Размеры компактных линейных рельсов из ассортимента продукции drylin® T идентичны размерам большинства наиболее распространенных компактных систем на базе шарикоподшипников. Компактный дизайн позволяет использовать систему миниатюрных направляющих в условиях дефицита свободного места. Простая и эффективная рельсовая направляющая является прочной и не дорогой.
Модель TWE-04 от компании igus® - это каретка для миниатюрных направляющих с регулируемым зазором.

Низкопрофильный направляющий рельс drylin® T

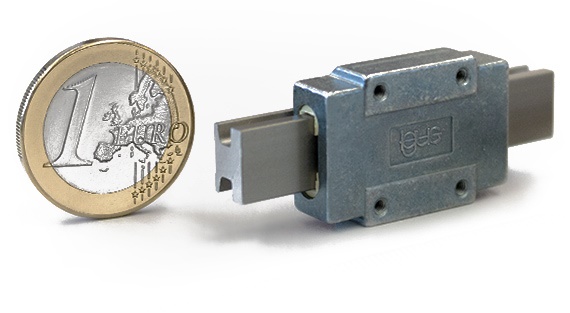

Миниатюрные линейные направляющие drylin® Т

Альтернативная рельсовая направляющая

Идентичный соединитель и размеры отверстий

INA: KUVE -B • KWVE-B • KWE-B • KWSE / KUSE
Bosch Rexroth: FNS • FLS • SNS • SLSS • NH • SLH • FNN • SNN
THK: SHS-C/LC • HSR-A/LA • HSR-B/LB/BM
Hiwin: HGW-CC • QHW-CC • RGW-CC • RGW-HC
Rollon: MRS • MRS-L
IKO: MRS • MRS-L
Rodriguez: BRH-A • BRH-AL • MSR-E • MSR-LE
Romani: HRC-FN

Перейти в магазин drylin® T

Примеры применения

Рельсовые направляющие drylin® T по конструкции и размерам идентичны большому числу шарикоподшипниковых направляющих с рециркуляцией шариков Замена полностью совпадающим по размерам оборудованием выполняется очень просто. Кроме того, прочная рельсовая направляющая способна обеспечить длительный срок службы узла до 50000км.

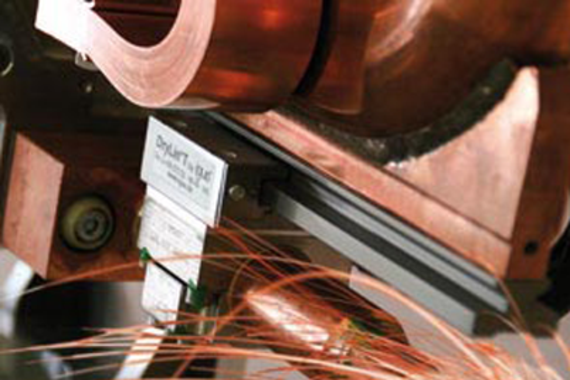

Рельсовая линейная направляющая drylin® T в составе сварочного оборудования для автомобильной промышленности

drylin® T в составе оборудования для сварки

Долгий срок службы и низкий уровень затрат

Линейная направляющая drylin® TK-01-15 не только обладает устойчивостью к загрязнениям. Она отличается высокой прочностью и гарантированно обеспечивает длительный срок службы компонентов в экстремальных условиях окружающей среды.

Линейный рельс drylin® T в конструкции сварочных клещей в автомобильной отрасли

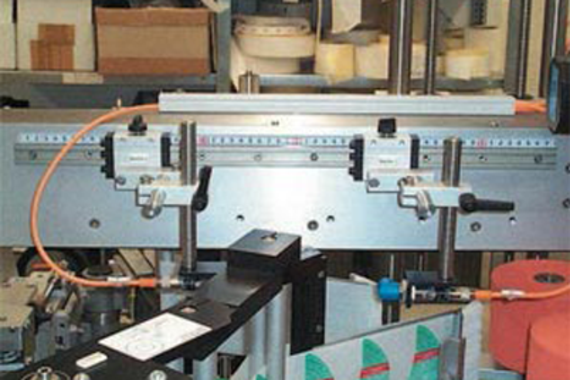

drylin® T в системе подачи этикеток

GESET ETIKETTIER-SYSTEME GmbH доверяет системе drylin® T

Быстрая и гибкая настройка формата, полное отсутствие необходимости смазки, конкурентная цена – система линейных направляющих drylin® T linear является решением именно для указанных стандартов. Еще одним дополнительным преимуществом является наличие в ассортименте каретки с ручным зажимом.

Направляющий рельс drylin® T в составе маркировочного автомата

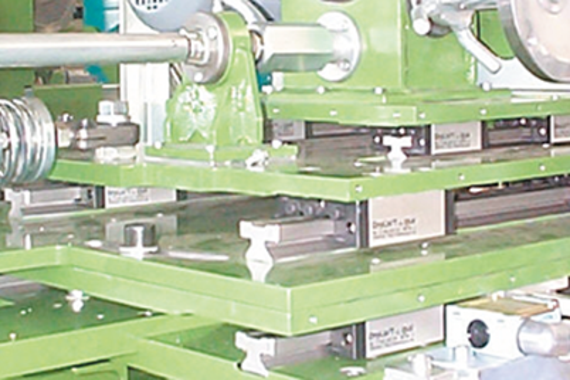

drylin® T в шлифовальном станке

Устройства линейного перемещения в стенных шкафах, дверях и др.

Прижимной ролик шлифовального станка и балансир шлифовального инструмента перемещаются по направляющим рельса drylin® T в конструкции станка компании SMB MASCHINENBAU GmbH. Свойства свойства пластиковых подшипников гасить вибрации способствуют качественному шлифованию.

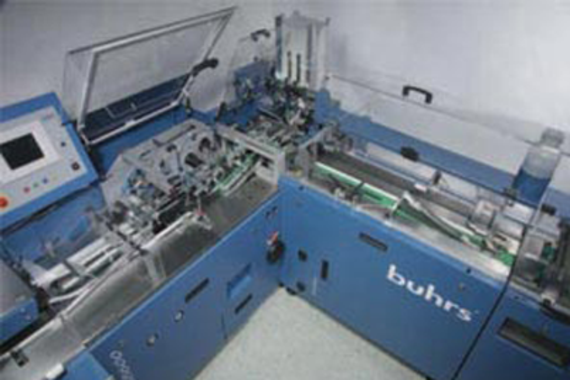

drylin® T в составе станка для изготовления конвертов

4 двойных хода в секунду – малый допуск и отсутствие обслуживания

Рельсовые направляющие drylin® T применяются в конструкции станка для изготовления конвертов для направления хода пневматического устройства открытия, которое установлено в одной стороны. В составе данного узла требуется переменная длина хода 4 - 10 мм, а в конце цикла требуется совершить 4 двойных хода в секунду. Направляющая не должна требовать регулировки и обслуживания, при этом следует исключить необходимость дополнительной смазки.

Рельсовая направляющая drylin® T в составе автомата для изготовления конвертов

Рельсовая направляющая drylin® T с измерителем для инструмента

Измерительная система призвана экономить время и средства пользователя

Существенно уменьшилось время для смены инструмента при наличии измерительной системы из ассортимента продукции drylin® T. Сверлильный и режущий инструмент в составе станков с ЧПУ перед началом процесса проходит этап референтных измерений, а полученные результаты вносятся в компьютер. Это значит, что процедура измерений для каждого инструмента выполняется только один раз. Измерительный прибор перемещается по направляющим drylin® T.
