Актюаторы с приводом от ходового винта

Линейные оси drylin с приводом от ходового винта сконструированы для выполнения задач позиционирования любого рода. Линейная калибровка производится посредством трапециевидных ходовых винтов различного размера или ходовых винтов с крупной резьбой, который может приводиться в действие вручную или от электропривода. Макс. скорость перемещения до 1.6м/мин в зависимости от резьбы и нагрузки. Длина хода выбирается произвольно для любой линейной системы привода. Длина хода до 1500мм доступна для ходового винта, установленного на подшипниках скольжения, а длина хода в 1000мм для ходового винта на шарикоподшипниках.

Для быстрого сравнения всех линейных модулей drylin® с ходовым винтом с макс. стат. радиальной грузоподъемностью нажмите здесь

Сравнение моделей - линейные модули drylin®

Линейные оси SHT

Привод: трапецеидальный ходовой винт или ходовой винт с большим шагом
Приводы ходовых винтов с подшипниками скольжения
Ходовые винты изготовлены из стали, нержавеющей стали или алюминия
Каретка на четырехугольной колодке или компактной конструкции
Настройка в режиме «в сети»

Подробнее о линейных осях drylin SHT

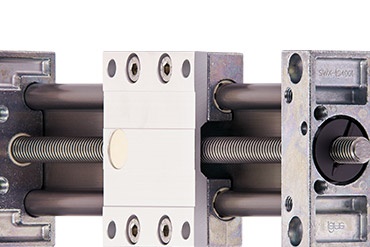

Линейные оси SLW

Линейные оси на базе направляющих drylin W
Привод: трапецеидальный ходовой винт или винт с большим шагом
Система двойного вала, стойкого к скручиванию
Несколько вариантов с кареткой и рельсами
Доступна ручная регулировка или от моторного привода

Подробнее о линейных осях drylin SLW

Линейные оси SAW

Линейные оси на базе направляющих drylin W
Привод: трапецеидальный ходовой винт или винт с большим шагом
Прочная конструкция
Готовые к монтажу с шаговым приводом или моторами постоянного тока
Шарикоподшипник

Подробнее о линейных осях drylin SAW

Однотрубная линейная ось SET

Регулировка однотрубной линейной оси, дополнительная смазка не требуется
Привод: трапециевидная резьба
Простая гладкая конструкция
Малый вес за счет использования алюминия и полимера
Термостойкость до +50°C

Подробнее о линейном модуле однотрубных осей

Низкопрофильные линейные оси SLT

На основе малых направляющих drylin T
Привод: трапецеидальный ходовой винт или винт с большим шагом
Низкий профиль и компактная конструкция
Каретки с индивидуальной регулировкой зазора
Переменные опции с ходовым винтом

Подробнее о линейных осях drylin SLT

Малая линейная ось SLN/SLNV

На основе низкопрофильной линейной направляющей drylin N
Привод: трапецеидальный ходовой винт или винт с большим шагом
Компактная конструкция
Регулировка зазора каретки
Точная с предварительной нагрузкой

Подробнее о линейных осях drylin SLN

Тихая работа

Отсутствие коррозии

Настройка формата

Устойчивость к воздействию температуры до +150°C

Соответствие нормам FDA

Экономичность

Что такое привод с ходовым винтом?

В чем преимущества и недостатки привода с ходовым винтом и когда он используется?

Какие материалы ходового винта я могу выбрать?

Какие материалы вала подойдут для моего оборудования?

Какие материалы подшипников подходят для подшипниковых опор?

Какой мотор необходим для привода с ходовым винтом на линейной оси?

Как применяется линейная ось с приводом от ходового винта от компании igus?

Есть ли экономичные серии привода с ходовым винтом начального уровня?

Определение привода ходового винта

Привод ходового винта относится к системам линейного привода. Поступательное перемещение движущегося тела создается вращением ходового винта и передается на гайку ходового винта В результате вращательное движение преобразуется в форму линейного перемещения. Промышленные образцы включают в себя привод ходового винта для автоматического открытия крышки багажника автомобиля, также приводы ходовых винтов необходимы для открытия и закрытия купольного освещения, обычных окон или мансардных окон для естественной вентиляции.

Привод ходового винта: преимущества и недостатки

Когда используется?

Для регулировок конфигурации
В экстремальных условиях
Когда необходимо экономичное решение и готовое к установке оборудование
Когда требуется стойкость к коррозии
Когда требуется малошумная работа оборудования

Сравнение моделей - линейные модули drylin®

Когда не рекомендуется использовать?

Когда необходимо перемещать тяжелые грузы с динамичным усилием
Когда требуется позиционирование груза с точностью < 0.1мм
Когда необходимы высокие динамические характеристики при непрерывной работе

Материалы ходового винта

igus использует самоблокирующие трапециевидные ходовые винты из стали и нержавеющей стали для всех линейных модулей drylin. По запросу для специального оборудования доступны ходовые винты из алюминия с твердым покрытием.
Ходовые винты с большим шагом выполнены из нержавеющей стали и предлагаются в качестве опции, они доступны для конфигурации всех серий линейных модулей с приводом ходового винта (SHT), а также линейных модулей на базе drylin W (SLW). Названные опции обеспечивают гораздо более высокие скорости перемещения и углы наклона, исключающие самоблокировку.

Материалы ходовых винтов для линейных осей от компании igus

Материалы валов

Валы изготовлены из твердо-анодированного алюминия, входят в стандартный каталог и являются вариантом наиболее частого применения. Причина в низком коэффициенте трения и износа, возможна их поставка в кратчайшие сроки. Если применяются линейные оси с приводом ходового винта (SHT), валы из стали или нержавеющей стали допускаются к применение как дополнение к алюминиевым.

Материалы подшипников

Без дополнительной смазки и обслуживания? Это относится ко всем подшипниковым опорам линейных модулей drylin технологии привода. В качестве опции доступны высококачественные полимеры при эксплуатации оборудования в условиях высоких температур до +180°C (iglidur X). Если компоненты оборудования должны соответствовать требованиям FDA, то решение - материал подшипников iglidur A180.

Узнайте подробнее о втулках подшипников скольжения

Моторы для осей с ходовым винтом

Как можно было увидеть на приведенном выше примере с крышкой багажника автомобиля, электрический привод ходового винта играет все более заметную роль благодаря широкому спектру вариантом регулировки моторного привода. В разделе техники электронных приводов компания igus предлагает подходящие линейные оси с приводом ходового винта, которые могут эксплуатироваться совместно с гибридным шаговым двигателями, а также с моторами постоянного тока (редукторами постоянного тока). Безопасная эксплуатация машинного оборудования гарантирована за счет встроенных кодировщиков и свободно позиционируемых концевых выключателей. Линейные оси igus полностью готовы к монтажу и подключению. Эксплуатация в чистых условиях с учетом стойкости к загрязнениям является преимуществом. Посетите наш магазин приводов и убедитесь в преимуществах эффективной и высокоточной технологии с учетом особенностей эксплуатации вашего оборудования.

Подробнее о шаговых приводах ходового винта

Правильное выравнивание двигателя по оси ходового винта

Из предлагаемых нами инструкций вы узнаете, какое соединение предусмотрено для электрических подключений, напр. моторное, энкодерное или тормозное соединение лучше всего подходит для оси ходового винта.
Мы определяем выравнивание в градусах (если смотреть на двигатель сзади).

Скачать инструкцию

Образцы применения в составе оборудования наших заказчиков

Приспособление для контроля сварных швов

Стенд для испытания прочности на изгиб

Данное приспособление предназначено для точного тестирования сварных соединений. На данном оборудовании можно производить гибочные работы с усилием до 5000Н. В дополнение к стандартному ассортименту модулей ходовых винтов drylin, которые обеспечивают настройку формата образца, находят применение также линейные направляющие серии drylin W. С их помощью выполняется регулировка опорной базы, указанной в спецификации.

Сварные швы проходят стресс-тест

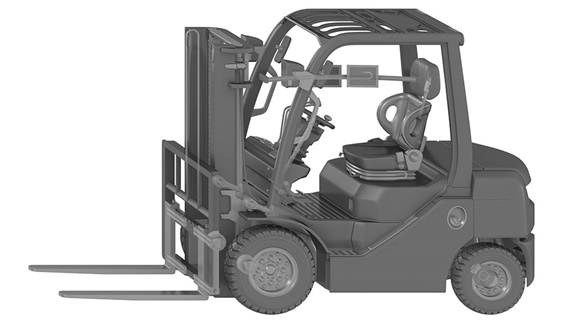

Вилочный погрузчик со специальной функцией

Промышленные ТС специального назначения

Jungheinrich AG, производитель промышленных ТС, разработал ТС с низкой платформой для крупной скандинавской молочной фермы, на него устанавливаются тележки, при этом они вставляются друг в друга. Цель - доставка тележек на мойку. Вместо двух зубьев вил для установки поддонов, здесь используется только один зубец вилки. Операции контролируются посредством специально разработанного многофункционального контролера.

Особый тип ТС с низкой платформой

Маховик позволяет быстро произвести заправку

Доступно легкое позиционирование

Компания Fricke Abfülltechnik GmbH & Co. KG познакомилась с продукцией igus, когда решала техническую задачу поиска вариантов позиционирования заправочной головки для наливной станции. Готовый к монтажу линейный модуль серии SHT гарантированно справляется с указанной задачей. Он впечатляет отсутствием необходимости смазки, компактной конструкцией. данное решение признано более экономичным по сравнению с конкурентами. Заправочная головка приводится в действие от маховика, для этого требуются незначительные усилия.

Модуль привода SHT универсального применения

Оборудование для сборки и склейки в действии

Конструкция станков для сборки и склейки коробок

Компания Bernhardt Maschinenbau oHG занимается разработкой оборудования для сборки и склейки тары Компоненты drylin оказались приоритетными по причине низкого коэффициента трения и износа, отсутствия сервисного обслуживания и длительного срока эксплуатации. В составе устройства контроля уровня заполнения применяется линейная система с ходовым винтом серии SLW, которая способствует снижению веса конструкции.

Оптимизация веса конструкции за счет применения технологии приводов igus

Формовочные агрегаты не требуют технического обслуживания

Конструкция полностью отвечает гигиеническим требованиям

При настройке формата размеров тары для оборудования по формованию, заполнению и герметизации тары важно, чтобы оборудование работало без дополнительной смазки вследствие опасности загрязнения и не требовало технического обслуживания в течение всего срока эксплуатации. В дополнение к другим решениям на базе подшипников скольжения от igus применяется система с линейным модулем drylin SET.

Bag forming, filling and sealing machine: Hygienic design of the format adjustment
