Обзор линейных осей

Технология привода drylin включает в себя широкий ассортимент продукции от легких линейных осей из полимера до массивных изделий из нержавеющей стали; они работают без дополнительной смазки. Перемещение линейный осей реализовано либо посредством ходового винта, зубчатого ремня, либо рейки. igus предлагает ориентированные на потребителя решения для большинства видов оборудования. Во всех системах длина хода регулируется произвольно, а привод линейных модулей может быть реализован с применением имеющегося оборудования путем установки маховика или различных двигателей. Координатные столы с приводом от ходового винта - это предпочтительный выбор для оборудования с высоким осевым срезающим усилием, где в результате требуется высокая точность.

В зависимости от модели линейные модули могут оснащаться трапециевидным ходовым винтом или винтом с крупной резьбой  Линейные оси с приводом от зубчатого ремня разработаны для длительного перемещения и с высокой скоростью для оборудования с высокой повторяемостью процессов и коротким циклом.

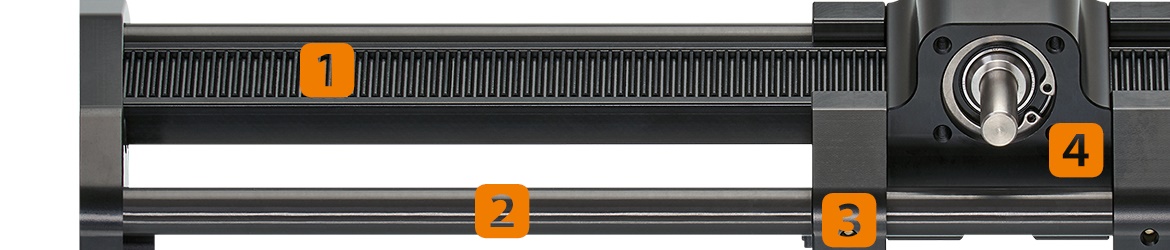

 Линейные модули для длительного перемещения на высокой скорости и прямой передачей усилия посредством зубчатой рейки имеют дополнительные преимущества в возможности использования нескольких кареток, при этом каждая перемещается в составе единой системы независимо и без люфта.

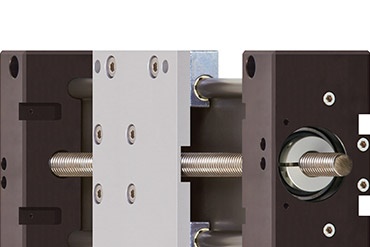

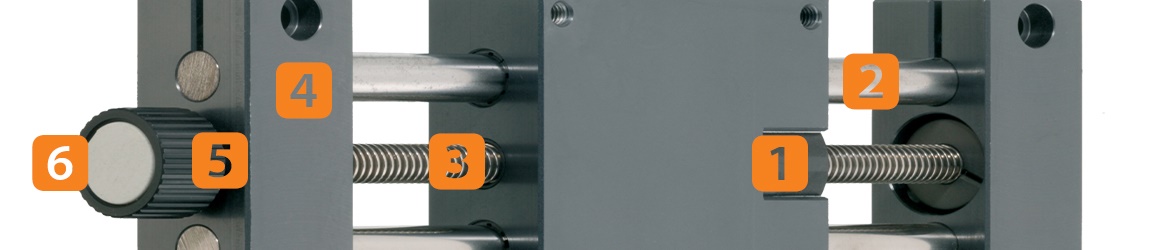

Линейные приводы с ходовым винтом

• Экономичная & точная настройка формата

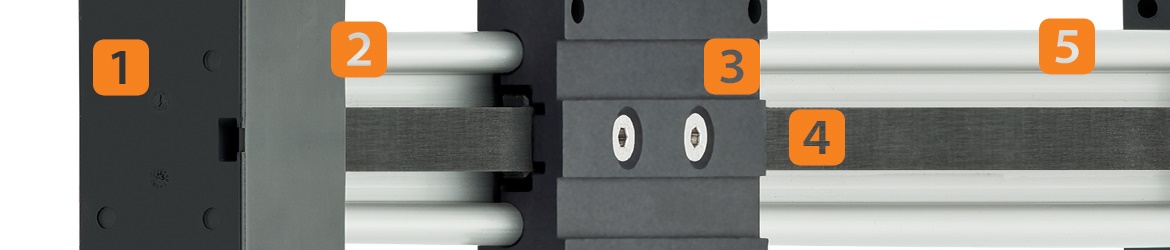

Линейные приводы с зубчатым ремнем

• Высокая эффективность за счет низкой инерции

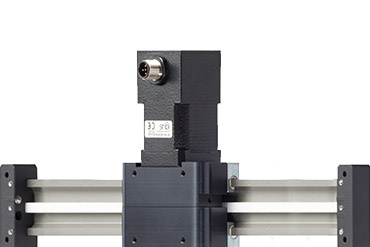

Легкая консольная ось

• Максимум точности даже при длительном перемещении

Когда используется?

• Для регулировок конфигурации
• В экстремальных условиях
• Когда необходимо экономичное решение и готовое к установке оборудование
• Когда требуется стойкость к коррозии
• Когда требуется малошумная работа оборудования

Когда не рекомендуется использовать?

• Когда необходимо перемещать тяжелые грузы с динамичным усилием
• Когда требуется позиционирование груза с точностью < 0.1мм
• Когда необходимы высокие динамические характеристики при непрерывной работе

Когда используется?

• Быстрое позиционирование малых грузов
• Для низкопрофильной конструкции
• Тихая работа продолжительное время
• Подводная эксплуатация с UW-ремнем
• Базовый вариант в качестве бюджетного решения

Когда не рекомендуется использовать?

• Когда требуется перемещение тяжелых грузов на большой скорости
• Когда требуется точность позиционирования с погрешностью < 0.1мм

Когда используется?

• Системы комплектования грузов с высокой скоростью
• Для компактного оборудования
• В качестве оси z многоосных платформ

Когда не рекомендуется использовать?

• Высокие нагрузки
• Самоблокировка
• В условиях загрязнений
