Улучшение технологии, сокращение расходов на 25% и выше.

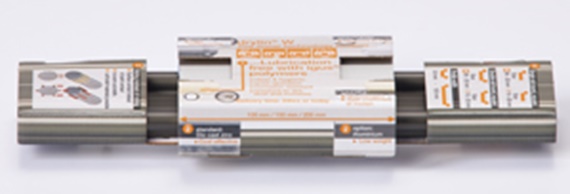

Множество вариантов конструкции на основании комплекта для конструирования линейных направляющих drylin® W

Скольжение вместо качения! Отсутствие необходимости в смазке благодаря полимерным материалам dry-tech®

Линейные направляющие igus® выполнены из не требующей обслуживания, т. е. самосмазывающейся, высокопродуктивной пластмассы. Лубрикант внедряется в материал подшипника, делая его подходящим для работы в условиях отсутствия смазки; помимо этого, эти подшипники не нуждаются в обслуживании в течение всего срока службы. Отказавшись от смазки, линейные системы igus®
Модульные системы

Воспользуйтесь техническими преимуществами нашего не требующего обслуживания комплекта для линейного конструирования drylin® W:

1.1. Устойчив против пыли, грязи, влагопоглощения

При движении частицы отталкиваются от контактной поверхности.

Принцип работы

Устойчив против пыли, грязи, влагопоглощения

Эксплуатация без смазки

Системы линейных подшипников drylin® разработаны для эксплуатации без смазки. Поэтому все области применения защищаются от загрязнения жиром или маслом. Допускается даже использование под действием крупной грязи и песка.

Проверено igus®

Устойчивость к грязи

При движении частицы грязи сами отталкиваются от контактной поверхности. Передняя сторона подшипника работает как щетка. Контактная поверхность остается чистой.

Пример применения

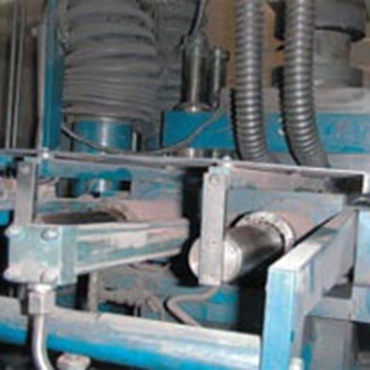

Машина для резки бетона

Раньше загрязнение втулки регулярно вызывало закупорку и даже переламывание вала. Благодаря drylin® машина теперь работает абсолютно без сбоев.

1.2. Мало шума

Принцип работы

Тихо и гладко

Тихий

Кроме того, сильно снижается рабочий шум за счет перевода принципа работы с качения на скольжение. Тяжелая скользящая деталь не испытывает механического качения, не происходит столкновений шариков, вызывающих громкие звуки.

Проверено igus®

Мало шума

Скользящее движение очень малошумно, слышен только легкий звук трения.

Пример применения

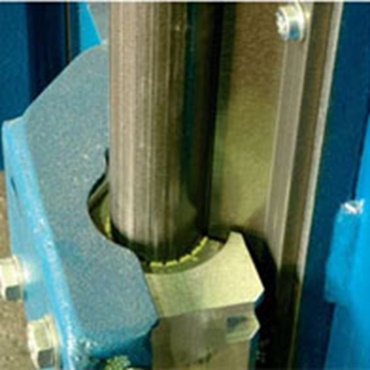

Лифтовая система

Несмотря на относительно высокую скорость перемещения лифта, он двигается очень тихо. Необходимость в мягкой и тихой работе привела к использованию drylin®.

1.3. Чисто и гигиенично

Принцип работы

Тихо и гладко

Чисто и гигиенично

Свойства работающих насухо подшипников скольжения iglidur® выгодны не только при работе в загрязненных средах. Отсутствие необходимости в смазке также является важным критерием в тех случаях применения, когда выдвигаются повышенные требования к гигиене и чистоте.

Испытано

применимо в чистых помещениях

Испытания направляющих drylin® показали их явную применимость в чистых помещениях. Испытывались следующие направляющие drylin® производства igus®: N40, W10, T25 и T30.

Пример применения

Система подачи блистерной машины

Особыми преимуществами системы линейных направляющих drylin® W являются малая высота установки, отсутствие необходимости в смазке и сертификация Института им. Фраунгофера на использование в чистых помещениях.

1.4. Устойчив к коррозии

Принцип работы

Коррозионная стойкость

Устойчив к коррозии и к рабочей жидкости

Все пластмассовые подшипники скольжения iglidur® по своей природе не подвержены коррозии. Существуют также материалы особого назначения, которые можно использовать в щелочных растворах, кислотах, чистящих средствах и т. д.; в силу их устойчивости к рабочей жидкости, их можно использовать в самых неблагоприятных условиях. - В ассортименте продукции присутствуют также материалы особого назначения для постоянного использования в условиях погружения.

Проверено igus®

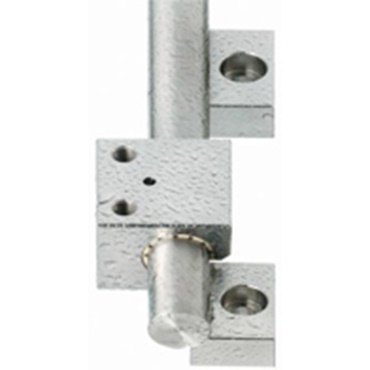

Устойчив к коррозии и к рабочей жидкости

Некоррозионная деталь

Сопротивляемость систем линейных подшипников полностью зависит от сопряженной детали. Комплект для конструирования igus® может быть доставлен в сборе в виде некоррозионной детали из нержавеющей стали.

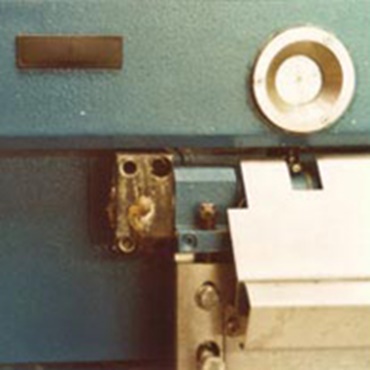

Пример применения

Двоильная машина

При разработке машины ответственная проектная фирма Dr. Dorstewitz решила комплексно использовать полимерные подшипники скольжения, которые надежно работают в данных суровых условиях окружающей среды. В целом на машину установлено 239 подшипников скольжения igus®.

2. Материалы подшипника

Материал, применяемый для конструирования валов, обладающий превосходным удельным износом

Принцип работы

Низкий износ — вкладыши подшипников скольжения выполнены из высокопродуктивных полимерных материалов

Высокомощные полимеры

В зависимости от применения, линейные направляющие можно регулировать под конкретный материал подшипника скольжения. Например, iglidur® A180 разработан для сфер применения, требующих решений, соответствующих нормам Управления по контролю качества пищевых продуктов и лекарственных средств (FDA).

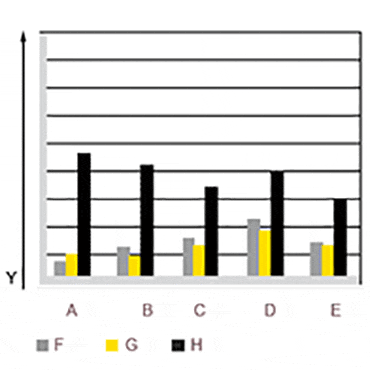

Проверено igus®

низкий износ

Для скользящих элементов и сопряженных деталей линейных систем igus® предоставляет разнообразные материалы. Всесторонние лабораторные испытания, годы практического применения показали, что iglidur® J, J 200 и X — идеальные материалы для большинства линейных применений вследствие их приемлемого показателя износа и фрикционных свойств.

Пример применения

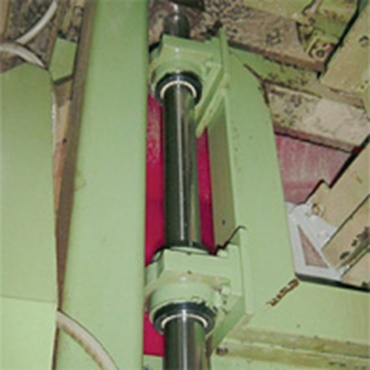

Наполнительный механизм уплотнительного блока

Переход на линейные подшипники скольжения drylin® R на 2 года увеличил периодичность техобслуживания данного уплотнительного блока, несмотря на сильное воздействие со стороны частиц порошка и абразивных веществ. Предыдущее решение, основанное на шариковых подшипниках, требовало замены подшипников и валов каждые 2-3 месяца из-за износа валов.

3. Выбор идеального материала для подшипника корпуса

Доступны различные материалы подшипника корпуса

Цинковое пресс-литье: экономически эффективный стандартный подшипник

Алюминий: легкий вес детали

Нержавеющая сталь: устойчивость к коррозии и высоким температурам

Механизм "Turn-to-fit": Зазор, регулируемый вручную посредством функции "Turn-to-Fit" одним лишь шестигранным ключом

4. Выбор идеальной длины тележки

Направляющие тележки можно заказать со склада в различной стандартной длине, напр., 100 мм, 150 мм, 200 мм.

5. Доступны различные рельсы, диаметры и версии

Принцип работы

Доступны различные рельсы

Доступны различные рельсы

Мы отрежем направляющие рельсы на требуемую вам длину. Минимальной длины хода нет, равно как и максимальной.

Проверено igus®

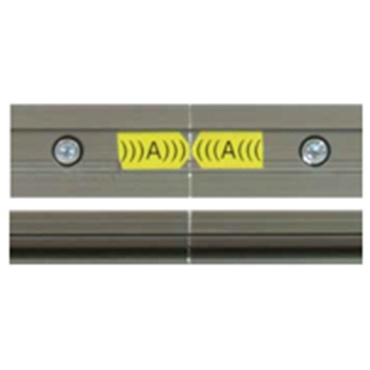

Максимальная длина хода

Направляющие рельсы можно соединять последовательно, поскольку скользящий элемент с легкостью преодолевает рельсовые соединения. Это легко дает внедрить длину хода свыше 20 метров. Сборка упрощается за счет отличительной заводской маркировки соединений.

Пример применения

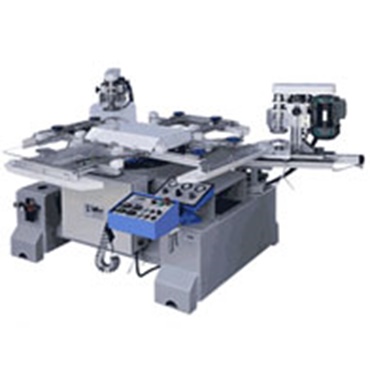

Станок для резки стекла

Исходя из более выгодной цены, а также из высокой пыле- и грязеустойчивости, клиент сделал выбор в пользу drylin® W.

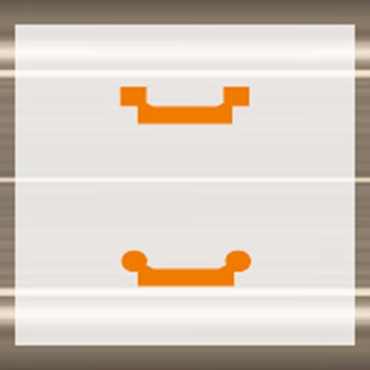

6. Большой комплект для конструирования направляющих рельсов

Прямоугольные, круглые, отдельные и двойные рельсы, Ø 6 мм, 10 мм, 16 мм, 20 мм, также с ручной регулировкой зазора.

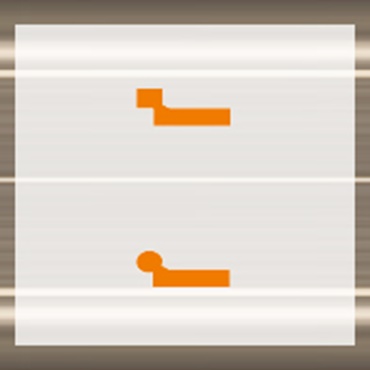

Одиночный рельс

Размер устройства (Квадратный): 6 - 20 mm
Размер устройства (круглый): 10 - 25 mm

Системы линейного направления drylin® W

Размер устройства (Квадратный): 6 - 20 mm
Размер устройства (круглый): 10 - 25 mm

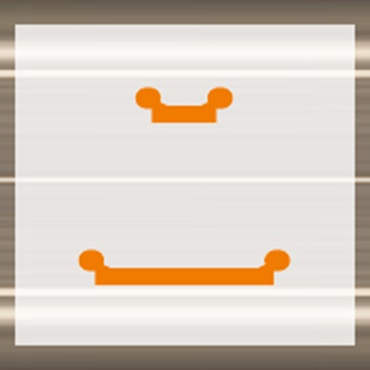

Ширина рельса

Ширина: 30 - 120 mm

7. Высокая гибкость — вы определяете длину и ширину

Переменная ширина, длина, тип установки. Как фиксированная и плавающая система подшипников

Принцип работы

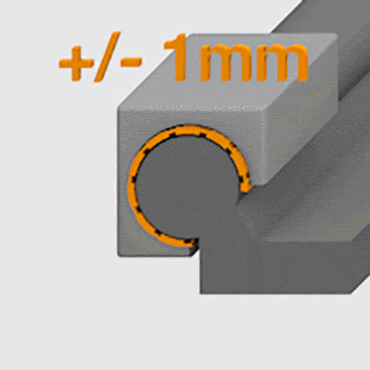

Высокая гибкость — вы определяете длину и ширину

Установка с высокой гибкостью

Линейные направляющие drylin® W поддерживают применение с высокой гибкостью. Ошибки выравнивания, параллельности могут компенсироваться за счет применения плавающих подшипников.

Проверено igus®

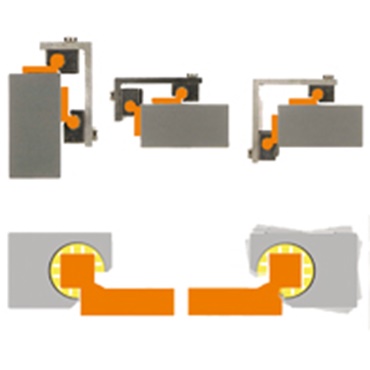

Плавающий подшипник для системы направляющих

Для каждого положения установки — горизонтального, вертикального или бокового — существует подходящее решение с фиксированным или плавающим подшипником. Такой метод установки предотвращает инертность и/или заедание направляющих при нарушении их параллельности.

Пример применения

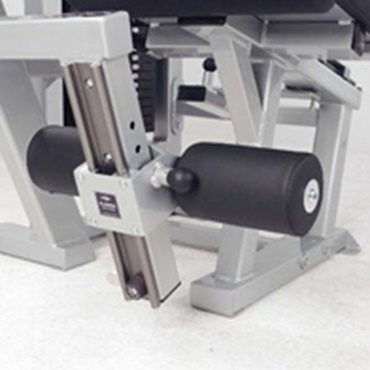

Спортивные тренажеры

Компания Fit-Equip искала экономически выгодные решения, чтобы заменить старые системы направляющих. Помимо привлекательного дизайна, линейные направляющие должны работать тихо и абсолютно без смазки. Были выбраны системы направляющих из модульного комплекта drylin® W.

8. Контакт с поверхностью

Никаких точечных нагрузок, как, например, в случае систем шариковых подшипников.

Возможно применение незакаленных валов.

Для использования пригодны даже неметаллические сопряженные детали

Полностью исключено заедание.

Принцип работы

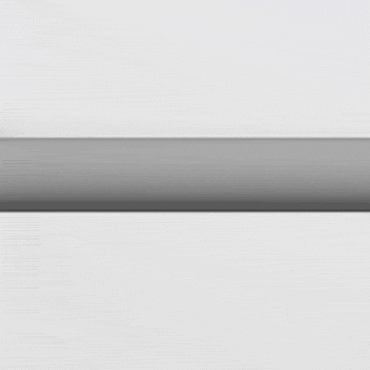

Контакт с поверхностью

Контакт с поверхностью

Использование вкладышей из высокопродуктивной пластмассы позволяет подшипнику скольжения касаться вала всей поверхностью. Так становится возможным значительно больший контакт с поверхностью, что приводит к уменьшению давления на поверхность.

Проверено igus®

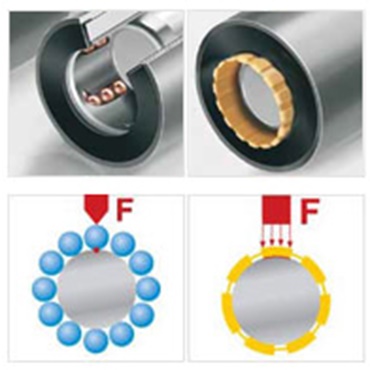

Оптимальное распределение нагрузки вследствие большего контакта с поверхностью

Оптимальное распределение веса

Вследствие большого контакта с поверхностью по сравнению с точечной нагрузкой в шариковых подшипниках, применяемый материал вала может быть мягче, зачастую дешевле (напр., VA) наряду с закаленными валами.

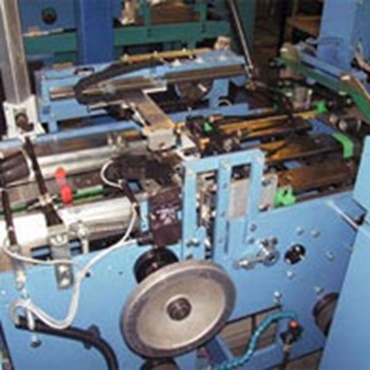

Пример применения

Прессы

Прочность стальных валов прессов и сепараторов возросла по меньшей мере вчетверо, что не только свидетельствует о технической выгоде бессмазочных линейных направляющих, но и делает финансово привлекательным инвестирование в данное оборудование.

9. Рельс из алюминия, подвергнутого твердому анодированию

Принцип работы

Низкий износ — вкладыши подшипников скольжения выполнены из высокопродуктивных полимерных материалов

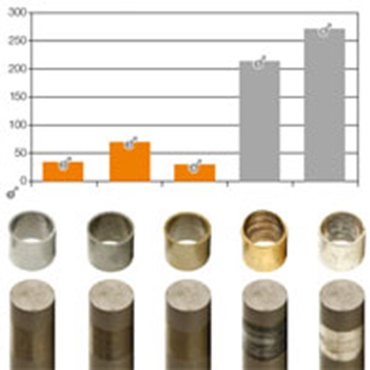

низкий износ

Материал подшипников скольжения igus® согласовывается с сопряженными деталями, исходя из соображений трения и износа. Самый длительный срок службы получается в сочетании с анодированным алюминием. Функцию и срок службы в случае применения вами можно рассчитать онлайн посредством бесплатных программ подсчета срока эксплуатации.

Проверено igus®

Рассчитывается

Непрерывно стараясь усовершенствовать наш ассортимент продукции, чтобы удовлетворить ваши особые потребности, мы в нашей лаборатории igus® dry-tech® пересматриваем различные материалы вала и комплексно испытываем их с разными подшипниками.

Пример применения

Наполнительный механизм уплотнительного блока

Переход на линейные подшипники скольжения drylin® R на 2 года увеличил периодичность техобслуживания данного уплотнительного блока, несмотря на сильное воздействие со стороны частиц порошка и абразивных веществ. Предыдущее решение, основанное на шариковых подшипниках, требовало замены подшипников и валов каждые 2-3 месяца из-за износа валов.

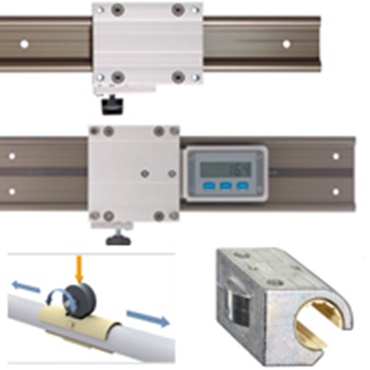

10. Многочисленные принадлежности

Принцип работы

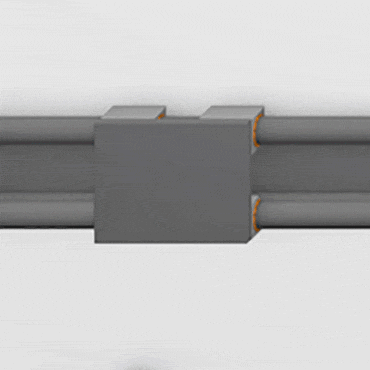

Многочисленные принадлежности

Многочисленные принадлежности

Помимо традиционной направляющей, состоящей из направляющего рельса и направляющей тележки, линейную систему можно дооснастить под ваши потребности.

Проверено igus®

Многочисленные варианты

drylin® W доступен как блок измерительной системы с ручным зажимом, регулировкой зазора, выполненный из нержавеющей стали, в виде моно-планки и с гибридными подшипниками.

Пример применения

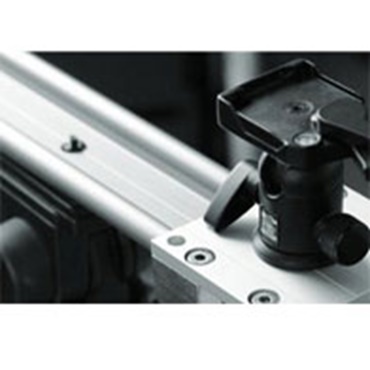

Слайдер камеры

Отдельно регулируемые подшипники, ручные зажимы, гибридные тележки «Качение вместо скольжения» и прочие детали обеспечивают плавное, бессмазочное скольжение систем видеокамеры.
видеопримеры

11. Система приводной техники drylin®

Принцип работы

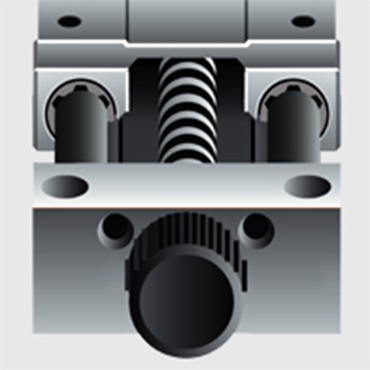

Качение и скольжение

Система приводной техники

Исходя из нашего комплекта для линейного конструирования drylin® W, мы также можем обеспечить блоки привода на основании ходовых винтов или зубчатого ремня. Системы налаживаются согласно вашим требованиям.

Проверено igus®

Поиск продуктов

Просто введите важную прикладную информацию, сравните в сети подходящие линейные подвижные столы и настройте их.

Пример применения

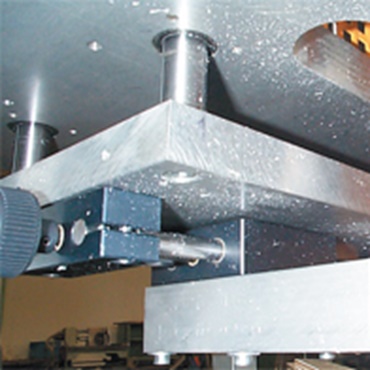

Позиционирование фрезеровочных головок

Позиционирование фрезерных головок в этой установке, производящей алюминиевые оконные рамы, выполняется с помощью линейного подвижного стола drylin® SHT. Поскольку ни в одном подшипнике не используется смазка, алюминиевая пыль и стружка не прилипают.

12. drylin® E

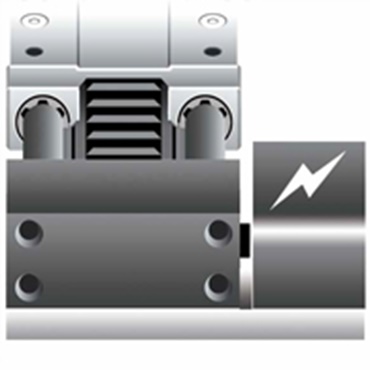

Принцип работы

Качение и скольжение

Система приводной техники

Буква «E» обозначает «Electric». Эта категория завершает ассортимент igus® гибридными шаговыми двигателями, двигателями постоянного тока, бесконтактными переключателями и проверенными специальными кабелями двигателей для использования в гибких кабель-каналах.

Проверено igus®

Поиск продуктов

Введите имеющиеся данные по применению и в режиме онлайн сравните, сконструируйте и настройте подходящие линейные блоки, в т. ч. двигатели.

Пример применения

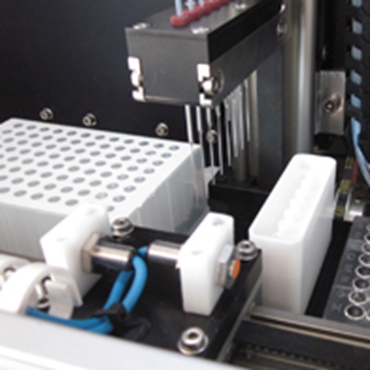

Пробоотборник/пипетка

Компактная телескопическая регулировка посредством компактного бессмазочного зубчатого ремня drylin® вала ZLW.
