drylin® N - Low profile linear guide system NK-22-17-40

DryLin® N low profile guide system rail

Order no.	Max. rail lengths	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Weight of rail	Price / m
	[L max.]				Min.	max.				[mm²]	[mm²]	[g/m]
NS-01-17	2000	17	60	0	20	20/49,5	5,5	0,9	M3	1700	120	150	по запросу
NS-01-17-AR	2000	17	60	0	20	20/49,5	5,5	0,9	M3	1700	120	150	по запросу
NS-01-17-UNGEBOHRT	2000	17	60	0	20		5,5	0,9	M3	1700	120	150	по запросу

Подробная информация о выбранной детали:

3-мерный КАД

Образец заказа

PDF

Запрос цены

myCatalog

For unbored rails please indicate "Unbored" in the remark.
* for cylinder screw with low head

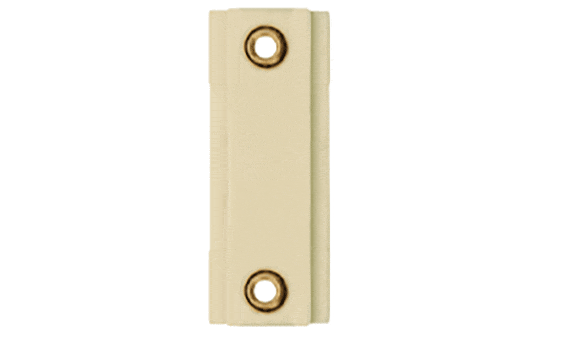

Drylin® low profile linear guide system NK-02-17

Order no.	Designation	Weight of carriage
		[g]
NW-22-17-40	Double carriage with threaded pin	2,6	по запросу
NW-22-17-40-LLY	Double carriage with threaded pin floating bearing y-direction	2,6	по запросу
NW-22-17-40-LLYZ	Double carriage with threaded pin floating bearing y und z-direction	2,6	по запросу
NW-22-17-40-LLZ	Double carriage with threaded pin floating bearing z-direction	2,6	по запросу

Подробная информация о выбранной детали:

3-мерный КАД

Образец заказа

PDF

Запрос цены

myCatalog

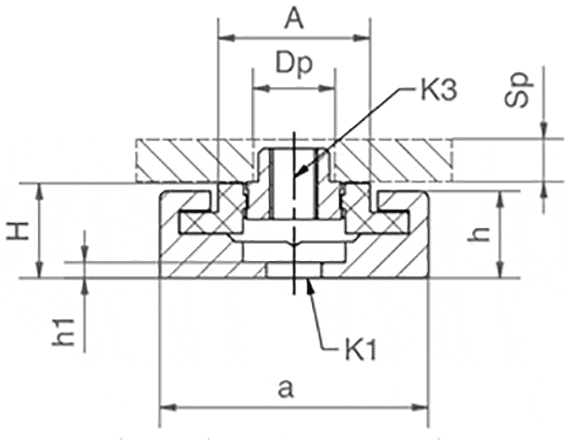

Dimensions [mm] - guide carriages

Part. No.	H	A	C	C1	C2	A2	H2	K4	Sp min.	Dp Ø min.	Weight
	±0,35										[g/m]
NW-22-17-40	6	9,6	40	40	28	0	0	M3	2,5	5	2,6
NW-22-17-40-LLY	6	9,6	40	40	28	0	0	M3	2,5	5	2,6
NW-22-17-40-LLYZ	6	9,6	40	40	28	0	0	M3	2,5	5	2,6
NW-22-17-40-LLZ	6	9,6	40	40	28	0	0	M3	2,5	5	2,6

Подробная информация о выбранной детали:

3-мерный КАД

Образец заказа

PDF

Запрос цены

myCatalog

Ordering of a complete system

Configuration in few steps:

1. Selection of the number of carriages
2. Selection of the type of carriage
3. Entry of the rail length in mm
4. Selection of the carriage options
5. Selection of the rails options.

Hint:

Detailed information can be found below in the drawings as well as in the below-mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.

1

no floating bearing

2

Floating bearing in z-direction

3

Floating bearing in y-direction

4

Floating bearing in yz-direction
