Принцип работы

Эксплуатация без смазки

Системы линейных подшипников drylin® разработаны для эксплуатации без смазки. Таким образом, все применяемые элементы и детали защищены от загрязнения смазочными материалами и маслами. Допускается применение даже при воздействии крупных частиц грязи и песка.

Проверено igus®

Невосприимчивость к воздействию грязи

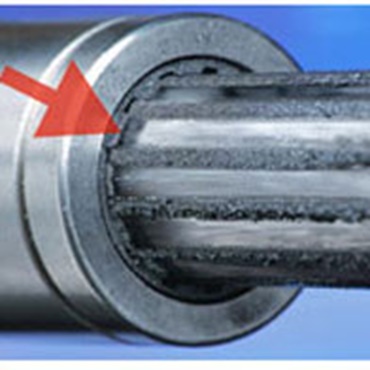

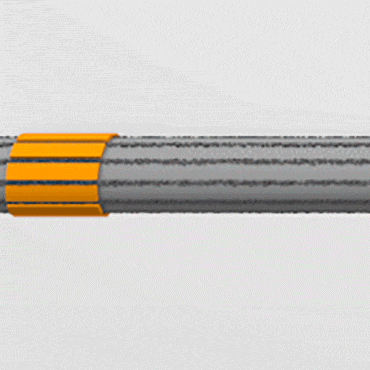

Само по себе перемещение способствует отторжению частиц грязи от контактной поверхности. Передняя сторона подшипника работает как щетка. Контактная поверхность остается чистой.

Пример применения

Производственные системы для изготовления узорчатых гигиенических тканей

Технологические установки позволяют обрабатывать сверхвпитывающие и пульпообразные материалы, которые служат источником относительно сильного воздействия грязевых и пылевых частиц. Поскольку сверхвпитывающие полимеры и песок обладают схожими характеристиками, грязевые частицы накапливаются вследствие трения.

Принцип работы

тихий ход

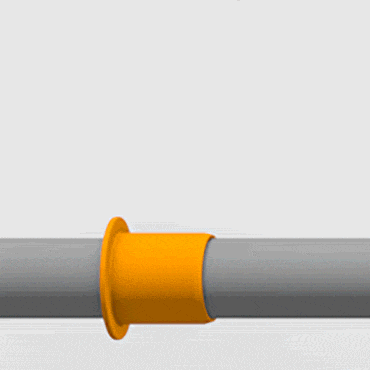

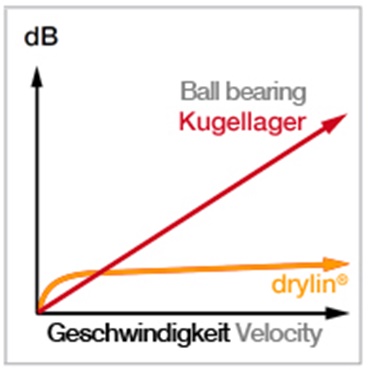

Кроме того, существенно понижается уровень производственного шума за счет изменения принципа работы с качения на скольжение. Тяжелые скользящие детали не подвергаются воздействию механического качения, как и не происходит столкновений шариков, способных вызывать сильный шум.

Проверено igus®

тихий ход

Скользящее движение очень тихое, слышен только легкий звук трения.

Пример применения

Приемное приспособление для кромки рулона

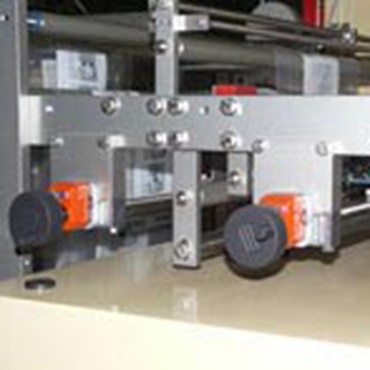

Регулировка формата датчиков определения кромки рулона и распознавания печатной метки в линейном столе drylin® SLW с указателем положения и ручным маховиком (удобное и воспроизводимое наружное позиционирование)

Принцип работы

Поддержание чистоты и гигиены

Свойства работающих насухо подшипников скольжения iglidur® выгодны не только при работе в загрязненных средах. Отсутствие необходимости в смазке также является важным критерием в тех случаях применения, когда выдвигаются повышенные требования к гигиене и чистоте.

Испытано

применимо в чистых помещениях

Испытания направляющих drylin® свидетельствуют об их очевидной применимости в чистых помещениях. Испытывались следующие направляющие drylin® производства igus®: N40, W10, T25 и T30.

Пример применения

Кодер

Шпиндельный подъемно-опускной столик drylin® с указателем положения и ручным маховиком используется в кодере для маркировки бобин, поскольку в нем отсутствуют лубриканты.

Принцип работы

Устойчив к коррозии и к рабочей жидкости

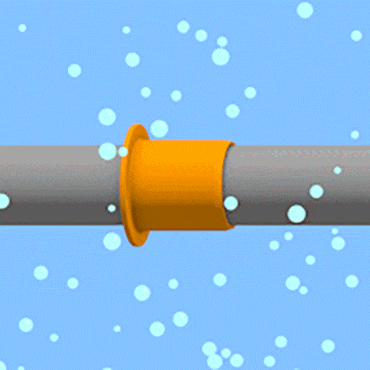

Все пластмассовые подшипники скольжения iglidur® по своей природе не подвержены коррозии. Существуют также материалы особого назначения, которые можно использовать в щелочных растворах, кислотах, чистящих средствах и т. д.; в силу их устойчивости к рабочей жидкости, их можно использовать в самых неблагоприятных условиях. - В ассортименте продукции присутствуют также материалы особого назначения для постоянного использования в условиях погружения.

Проверено igus®

Бескоррозионная деталь

Сопротивляемость систем линейных подшипников полностью зависит от сопряженной детали. Комплект для конструирования igus® может быть доставлен в сборе в виде бескоррозионной детали из нержавеющей стали.

Пример применения

Системы проверки

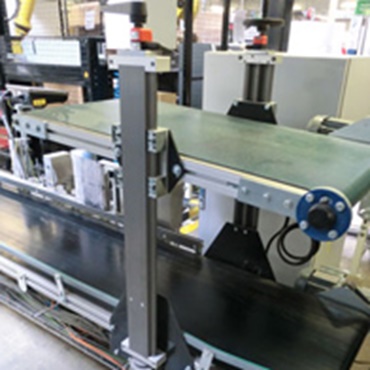

Линейные столы drylin® SLW или SHT позволяют отрегулировать высоту камер и датчиков

Принцип работы

Высокомощные полимеры

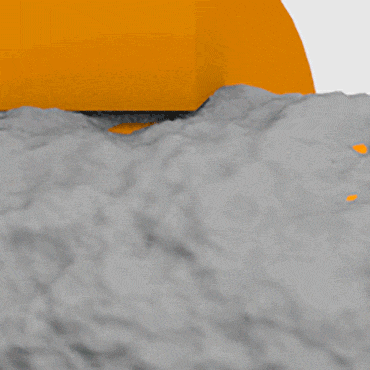

Модули линейного перемещения SLW можно конфигурировать и поставлять таким образом, чтобы применять их с учетом свойств материалов подшипников скольжения. Стандартные конфигурации для систем SLW включают подшипники, изготовленные из износостойких материалов iglidur® J/J200. Подшипники и ходовые гайки, изготовленные из материалов iglidur® X в сочетании с нержавеющей сталью, являются наилучшим вариантом для тех областей применения, в которых требуется максимальная химическая устойчивость. Удовлетворяющий требованиям FDA (Управления по контролю за пищевыми продуктами и лекарственными препаратами) материал iglidur® A180 особенно хорошо подходит для применения в пищевом и фармацевтическом секторах промышленности.

Проверено igus®

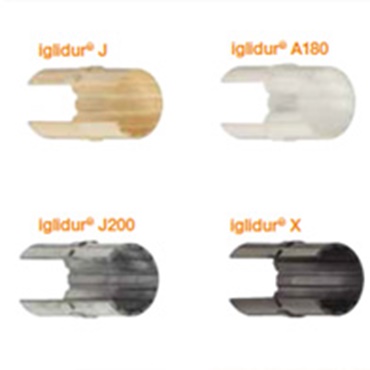

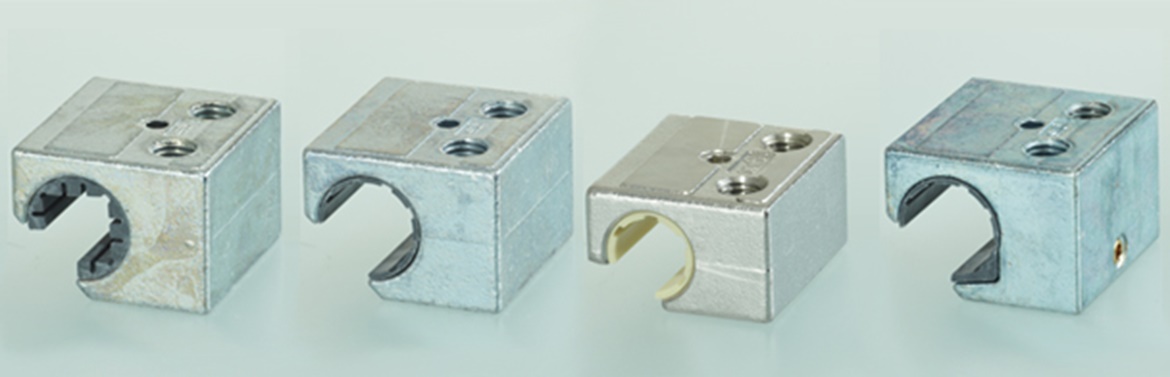

Подкладочные материалы

Проверено igus®

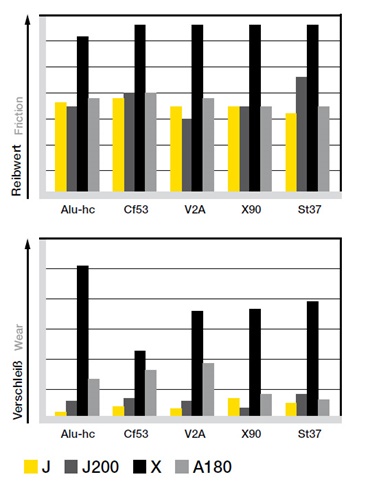

Всесторонние лабораторные испытания, годы практического применения показали, что iglidur® J, J200, X и A180 — идеальные материалы для большинства линейных применений благодаря их предпочтительным показателям износостойкости и фрикционным свойствам.

Типы резьбы

Трапециевидная резьба

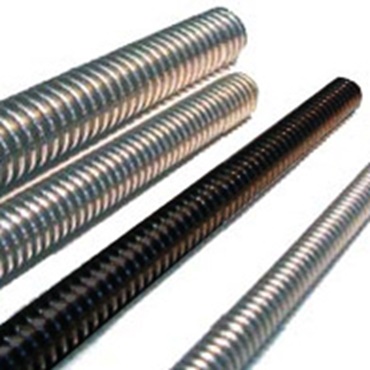

В стандартных конфигурациях модули линейного перемещения SLW снабжены однозаходными ходовыми винтами с трапециевидной резьбой и являются самостопорящими. Это означает, что угол профиля резьбы и трение скольжения предохраняют от перемещения гайки и ходового винта без приложения внешних усилий. Тележка остается в выбранном положении. В качестве сопряженных контрдеталей для ходовых гаек с трапециевидной резьбой drylin®, поставляются ходовые винты, изготовленные из стали марки C15, коррозиеустойчивых сортов VA (1.4301/1.4305) и с алюминиевым покрытием.

Типы резьбы

Крутая резьба

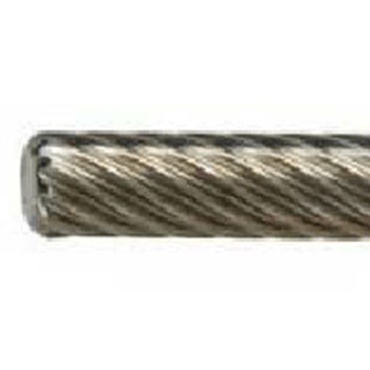

Модули линейного перемещения drylin®, снабженные ходовыми винтами с крутой резьбой, могут монтироваться в целях оперативной регулировки и установки в заданное положение. Ходовые винты с крутой резьбой изготовляют из коррозиеустойчивой нержавеющей стали (1.4021). Они не являются самостопорящими. Это позволяет использовать их в тех областях применения, в которых линейно перемещающиеся тележки быстро передвигают вручную по требованию.

Пример применения

Регулировка формата

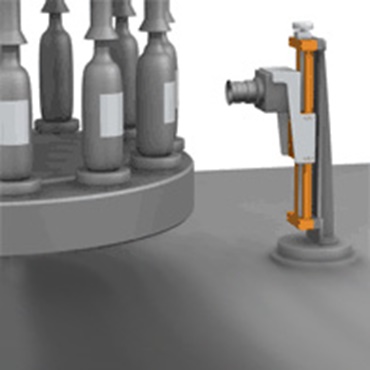

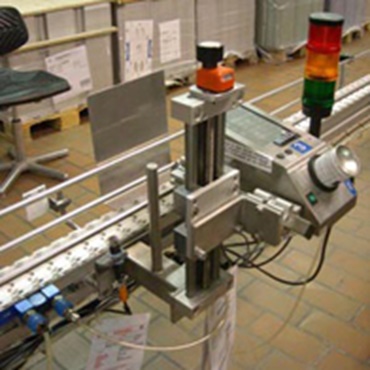

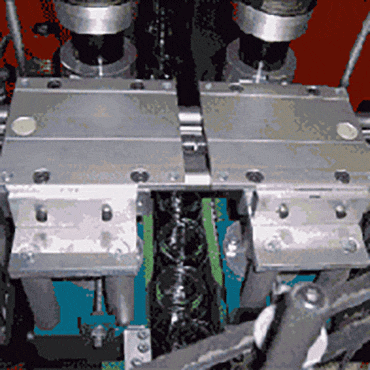

Применение в стекольной промышленности. Регулировка формата на конвейере для разделения бутылок.

Принцип работы

Оптимальные эксплуатационные свойства

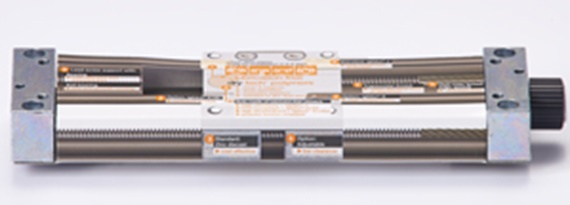

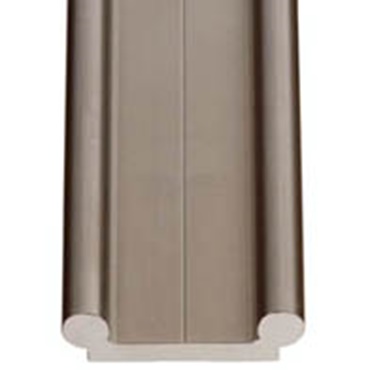

Основой модулей линейного перемещения типа серии SLW, SAW и ZLW является специальный бессмазочный монтажный набор drylin®. Чрезвычайно устойчивые к кручению алюминиевые профили изготовляют с помощью экструзионных прессов. Поверхность имеет твердое анодированное покрытие и характеризуется высокой износостойкостью, химической устойчивостью и твердостью. В качестве сопряженных элементов для наших высокоэффективных полимеров dry-tech®, они позволяют обеспечить наилучшие эксплуатационные характеристики, их функционирование поддается прогнозированию и им присущ долгий срок службы.

Пример применения

Устойчив к коррозии

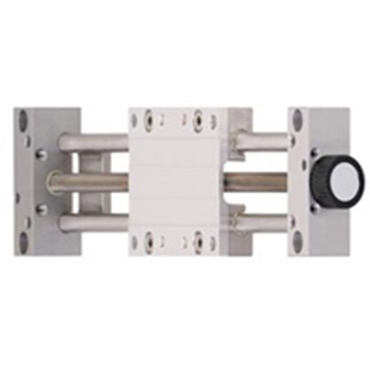

Модули SLW из нержавеющей стали, основой которых являются направляющие валы, изготовляемые из материалов V4A (1.4571), поставляются для эксплуатации в таких условиях, где требуется повышенная коррозиеустойчивость.

Инструменты-«указатели» igus®

Приводная технология поиска продукции с помощью устройств обнаружения

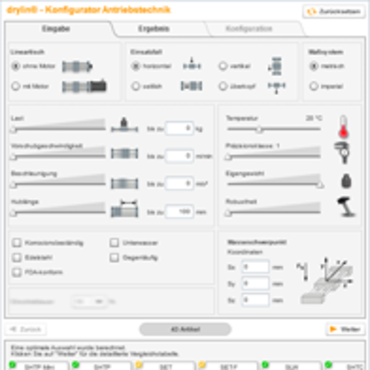

Оперативно и с удобством сопоставить, сконструировать и сконфигурировать блоки с линейным перемещением в режиме «онлайн».



Экспертиза и расчет срока службы Выполнение запросов с минимальными затратами Системы drylin®

Двухрельсовый угловой

Монтажный размер 30: 54 мм

Двухрельсовый круглого сечения

Монтажный размер 1040: 73 мм
Монтажный размер 1080: 107 мм
Монтажный размер 1660: 104 мм
Монтажный размер 2080: 153 мм
Монтажный размер 25120: 195 мм

Монтажный размер 06: 60/80/100
Монтажный размер 1040: 69/100/150

Монтажный размер 1080: 100/150/200
Монтажный размер 10120: 100/150/200
Монтажный размер 1660: 100/150/200

Монтажный размер 2080: 150/200/250
Монтажный размер 25120: 150/200/250

Принцип работы

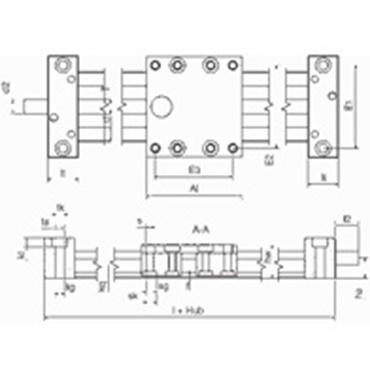

Конфигурируются с точностью до миллиметра

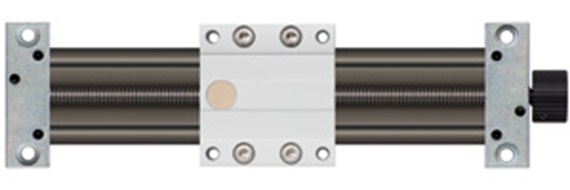

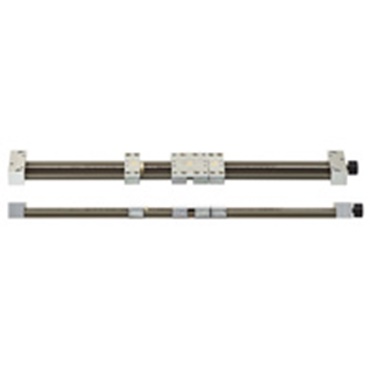

Модули линейного перемещения SLW конфигурируются с точностью до миллиметра и, соответственно, идеально адаптируются к требованиями заказчика.

Принцип работы

Максимальная длина хода

Максимальные значения длины хода зависят от монтажного размера.

Монтажный размер 0630: 300 мм
Монтажный размер 1040: 750 мм
Монтажный размер 1080: 750 мм
Монтажный размер 1660: 750 мм
Монтажный размер 2080: 1000 мм
Монтажный размер 25120: 1250 мм

Принцип работы

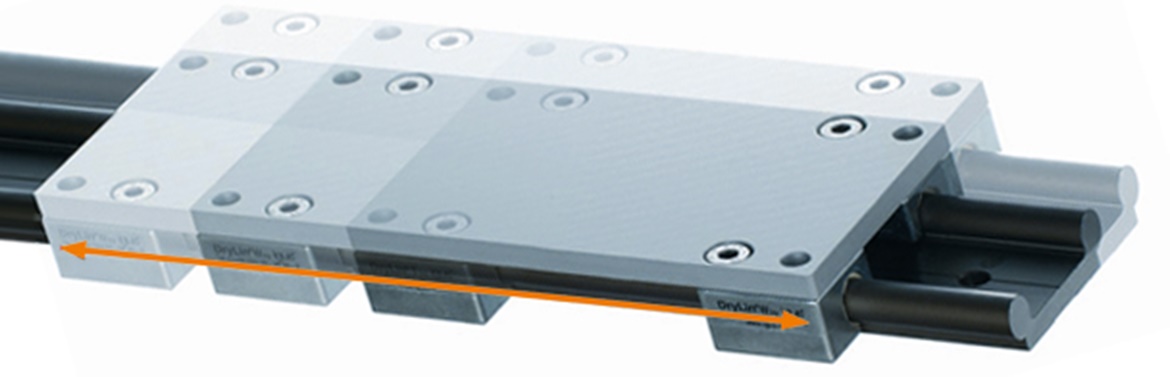

Бесшумные шпиндели при значениях длины хода > 750 мм

При помощи таких шпиндельных суппортов, которые подаются направляющей тележкой и которые помещают самих себя независимо в различных точках вдоль траектории хода, пользователи теперь могут без труда применять длинный ход, а именно > 750 мм.

Двухрельсовый угловой

Монтажный размер: 06 мм

Двухрельсовый круглого сечения

Монтажный размер: 10 мм, 16 мм, 20 мм, 25 мм

Вспомогательные устройства управления перемещениями

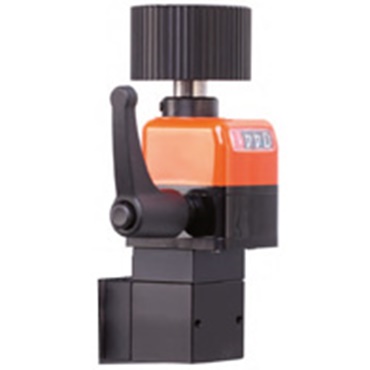

Ручные настройки

Для оперативного и удобного монтажа устройств ручного управления перемещениями для модулей линейного перемещения drylin® SLW поставляется расширенный перечень вспомогательных устройств. При непосредственном конфигурировании с блоками линейного перемещения эти блоки доставляются в полностью собранном виде.

Вспомогательные устройства управления перемещениями

Механизированное управление перемещениями

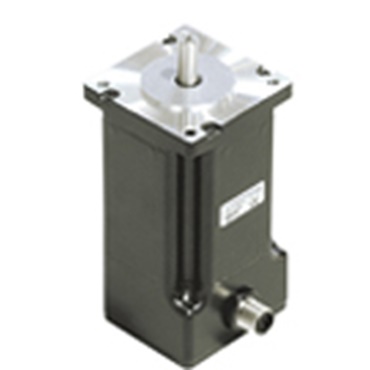

Модули линейного перемещения типа серии SLW могут конфигурироваться и поставляться с шаговым двигателем drylin® E или же с электродвигателями постоянного тока. Кроме того, в широком ассортименте поставляются такие вспомогательные устройства, как комплекты деталей двигателей, гибкие кабели питания, бесконтактные переключатели, коробки приводов и промежуточные платы для портальных конструкций.

Пример применения

drylin® E - «E» как в электрике

Последовательная разработка комплекта инструментальных средств и системной концепции бессмазочной приводной технологии drylin®.

Оперативно и с удобством сопоставить, сконструировать и сконфигурировать в режиме «онлайн» подходящие столы с прямолинейным перемещением и двигатели.
