Проверка цен для экономии при покупке кабелей
Улучшение технологий, снижение затрат. Это наша работа.

Выберите экономичный материал PVC (ПВХ) вместо PUR

В качестве материала оболочки PUR (полиуретан) обладает решающими преимуществами в ряде областей применения, но не во всех. Наша задача дать вам возможность принять объективное решение, будет ли кабель с оболочкой PVC (ПВХ) не просто достаточным, но, возможно, лучшим решением.

Содержание:
  • Характеристики и преимущества PUR в качестве материала оболочки кабеля
  • Характеристики и преимущества PVC (ПВХ) в качестве материала оболочки кабеля
  • На чем можно сэкономить?
Онлайн-семинар по теме кабелей CF

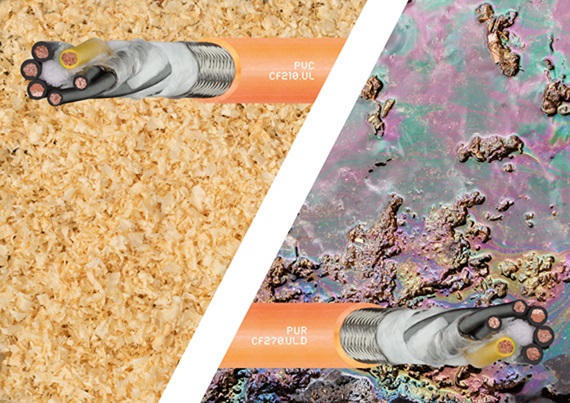

Преимущества и характеристики двух материалов

PVC (ПВХ)

  • Хорошая устойчивость к истиранию
  • Высокая степень огнестойкости
  • Простота сборки

PVC (ПВХ) или поливинилхлорид - полимерная смесь универсального применения. Тем не менее, широко распространено мнение, что кабели с оболочкой PVC (ПВХ) предназначены исключительно для монтажа в фиксированном положении.
Но это не совсем верно. Имеются тысячи различных смесей PVC (ПВХ) для огромного числа вариантов различного применения, поэтому важно найти надлежащий вариант для использования в составе энергоцепей. Для кабелей igus chainflex мы выбрали смесь, которая отличается высокой стойкостью к истиранию в составе e-chains, укладка кабелей не вызывает трудностей, материал даже характеризуется экономичным применением. Именно поэтому кабели с оболочкой PVC (ПВХ) часто находят применение в отраслях, где оборудование эксплуатируется в сухих помещениях при комнатной температуре, например, упаковочная и деревообрабатывающая промышленность.


PUR

  • Хорошая маслостойкость
  • Атмосферная стойкость при низких температурах


Оболочка из PUR (полиуретан) в первую очередь характеризуется хорошими качествами маслостойкости. Кабели с оболочкой PUR часто используются в таких отраслях, как, например, станкостроение, где оборудование часто эксплуатируется в условиях загрязнений с учетом воздействия таких веществ, как масла или антифризы. При этом оболочка сохраняет гибкость в условиях непрерывной эксплуатации в составе энергоцепей и способная выдерживать высокие механические нагрузки. Более того, кабели с оболочкой PUR хорошо показали себя при применении в условиях низких температур.

Пример расчета для кабелей из каталога

CF210.UL с оболочкой PVC (ПВХ)

CF210.UL.D Артикул детали: CF210.UL.25.15.02.01.D
Количество жил и номинальное сечение проводника: (4G2,5+(2x1,5)C)C
Макс. внешний диаметр: 14мм
Радиус изгиба: 10 x d
Артикул: CF210.UL.25.15.02.01.D Цена: 8,21€/м



ПРОТИВ.


Экономия: 3,13€/м*

CF270.UL.D с оболочкой PUR

CF270.UL.D Артикул: CF270.UL.25.15.02.01.D
Количество жил и номинальное сечение проводника: (4G2,5+(2x1,5)C)C
Макс. внешний диаметр: 14мм
Радиус изгиба: 10 x d
Артикул: CF270.UL.25.15.02.01.D Цена: 11,34€/м

CF5 в оболочке PVC (ПВХ)

CF5 Артикул: CF5.15.12.D
Количество жил и номинальное сечение проводника: 12G1,5
Макс. внешний диаметр: 15мм
Радиус изгиба: 6,8 x d
Артикул: CF5.15.12.D Цена: €6,82/м



ПРОТИВ.


Экономия: 4,16€/м*

CF77.UL.D с оболочкой PUR

CF77.UL.D Артикул: CF77.UL.15.12.D
Количество жил и номинальное сечение проводника: 12G1,5
Макс. внешний диаметр: 15мм
Радиус изгиба: 6,8 x d
Артикул: CF77.UL.15.12.D Цена: 10,98€/м

CF211 в оболочке PVC (ПВХ)

CF211 Артикул: CF211.02.04.02
Количество жил и номинальное сечение проводника: (4x(2x0,25))C
Макс. внешний диаметр: 8мм
Радиус изгиба: 7,5 x d
Артикул: CF211.02.04.02Цена: 7,24€/м



VS.


Экономия: 0,71€/м*

CF211.PUR в оболочке PUR

CF211.PUR Артикул: CF211.PUR.02.04.02
Количество жил и номинальное сечение проводника: (4x(2x0,25))C
Макс. внешний диаметр: 7,5мм
Радиус изгиба: 7,5 x d
Артикул: CF211.PUR.02.04.02 Цена: 7,95€/м
* Цены в евро по прайс-листу в Германии, в других странах цены могут отличаться от указанных.
CF проверка цен на сервокабели

Примеры готовых решения для практического применения кабелей chainflex

Сервокабели являются сегодня стандартом для приводных технологий в автоматизированной технике и машиностроении. Перемещения, которым подвержены кабели в указанных отраслях, сопряжены с высокими механическими нагрузками. Кроме того, кабели часто применяются в условиях воздействия влаги, масла, пыли или мелкой металлической стружки. Поэтому решающее значение имеет правильный выбор оболочки кабеля. В целях обеспечения постоянного качественного уровня оболочки мы тестируем кабели в условиях реальной эксплуатации, поэтому имеем возможность предоставить заказчику обязательную гарантию или обеспечить ему возможность расчета срока службы в режиме онлайн. Кабели проходят испытания, как краткосрочные для партии изделий, так и долгосрочные для определения срока службы.

Пример долгосрочного испытания 3841a для серии сервокабеля CF21 (оболочка PVC (ПВХ)) с тестовым коэффициентом изгиба лишь 6.1xd, выполнено 54 миллиона циклов.

Тест 3841a сервокабель CF21.UL

Однако данная категория качества оболочки доступна не только для производимых нами сервокабелей, но и для других типов кабелей, например, измерительных, кабельных шин, кабелей управления и др. Они также проходят испытания в собственной лаборатории компании.
